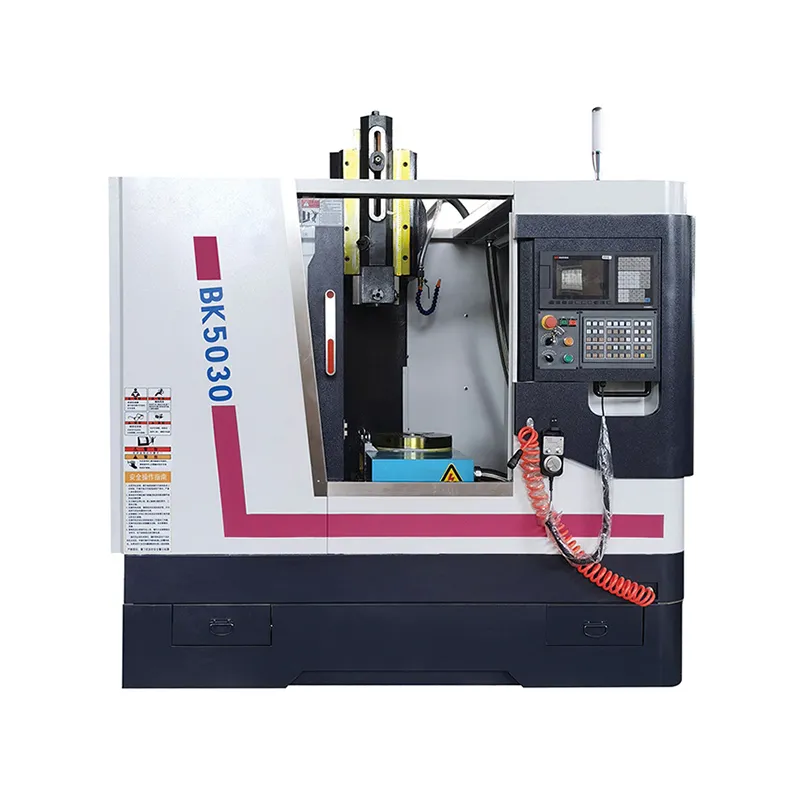

מכונת חריצים אנכית CNC

למכונת חריץ CNC דגם BK5018/BK5030 יש את הפונקציה של חריץ מטוס, יצירת משטח ומפתח. זהו כלי מכונת חיתוך אשר מבין חריצים.
הכונן הראשי מאמץ את מנגנון הארכובה, שמתממש על ידי מנוע הסרוו באמצעות האטה. הזנת כיווני X ו-Y מממשת את פונקציית ויסות המהירות ללא מדרגות על ידי בקרת הסרוו. בורג כדור כיוון X מחובר ישירות למנוע, ובורג כדור כיוון Y והמנוע מועברים דרך החגורה הסינכרונית. על פי הצרכים של המשתמשים ניתן להגדיר עם ראש חלוקת NC או פטיפון NC, פונקציית כלי המכונה היא חזקה במיוחד, יכולה לעבד מפתח כיוון זווית שונה.

שלח החקירה

למכונת חריץ CNC דגם BK5018/BK5030 יש את הפונקציה של חריץ מטוס, יצירת משטח ומפתח. זהו כלי מכונת חיתוך אשר מבין חריצים.

פרמטר מפרט

פרמטרים טכניים עיקריים	יְחִידָה	BK5018	BK5030
מקסימום אורך חריץ של איל	מ"מ	180	300
מסע כוונון ראם	מ"מ	80	75
זמני תנועת ראם	n/min	30--120	30--180
גודל שולחן עבודה	מ"מ	600X320	550X405
נסיעה בשולחן עבודה (X, Y)	מ"מ	300X300	280X330
מרחק בין ציר החור התומך בראש הכלי לאמת העמוד	מ"מ	400	505
מרחק בין פנים הקצה של חור התמיכה של ראש הכלי לשולחן העבודה	מ"מ	680	690
מומנט מנוע ציר X	(N.M)	6	6
מומנט מנוע ציר Y	(N.M)	6	6
מהירות תנועה מהירה	X(מ/דקה)	5	5
מהירות תנועה מהירה	Y(m/min)	5	5
בורג כדורי (X)		FFZD3205-3/P4	FFZD3205-3/P4
בורג כדורי (Y)		FFZD3205-3/P4	FFZD3205-3/P4
כוח מנוע ראשי (סרוו)	KW	3.7	3.7

תכונת מוצר

הכונן הראשי מאמץ את מנגנון הארכובה, שמתממש על ידי מנוע הסרוו באמצעות האטה. הזנת כיווני X ו-Y מממשת את פונקציית ויסות המהירות ללא מדרגות על ידי בקרת הסרוו. בורג כדור כיוון X מחובר ישירות למנוע, ובורג כדור כיוון Y והמנוע מועברים דרך החגורה הסינכרונית. על פי הצרכים של המשתמשים ניתן להגדיר עם ראש חלוקת NC או פטיפון NC, פונקציית כלי המכונה היא חזקה במיוחד, יכולה לעבד מפתח כיוון זווית שונה.
