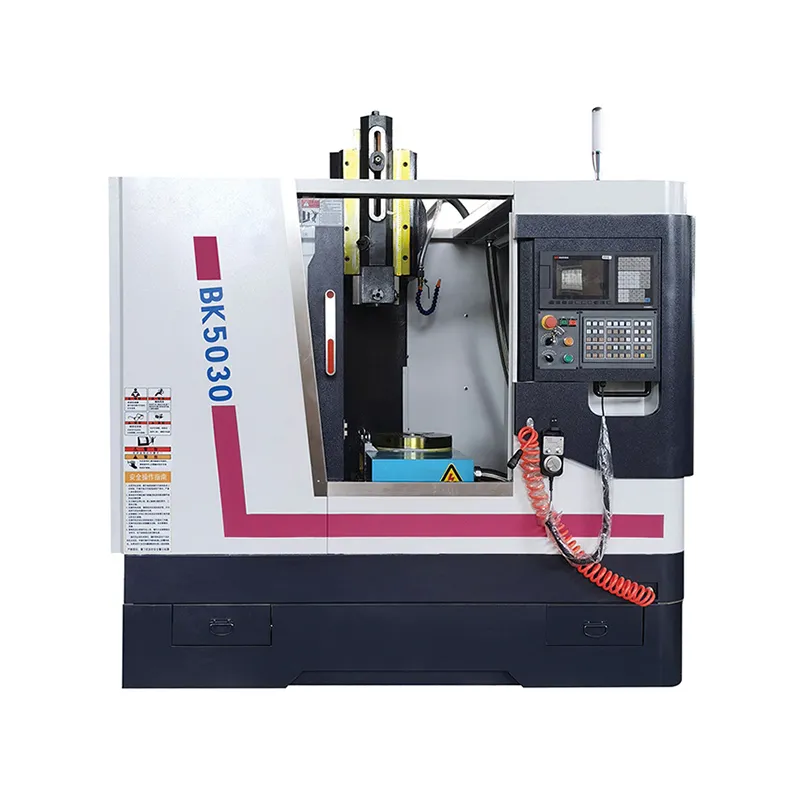

למכונת חריץ CNC דגם BK5018/BK5030 יש את הפונקציה של חריץ מטוס, יצירת משטח ומפתח. זהו כלי מכונת חיתוך אשר מבין חריצים.
פרמטר מפרט
|
פרמטרים טכניים עיקריים |
יְחִידָה |
BK5018 |
BK5030 |
|
מקסימום אורך חריץ של איל |
מ"מ |
180 |
300 |
|
מסע כוונון ראם |
מ"מ |
80 |
75 |
|
זמני תנועת ראם |
n/min |
30--120 |
30--180 |
|
גודל שולחן עבודה |
מ"מ |
600X320 |
550X405 |
|
נסיעה בשולחן עבודה (X,Y) |
מ"מ |
300X300 |
280X330 |
|
מרחק בין ציר החור התומך בראש הכלי לאמת העמוד |
מ"מ |
400 |
505 |
|
מרחק בין פנים הקצה של חור התמיכה של ראש הכלי לשולחן העבודה |
מ"מ |
680 |
690 |
|
מומנט מנוע ציר X |
(N.M) |
6 |
6 |
|
מומנט מנוע ציר Y |
(N.M) |
6 |
6 |
|
מהירות תנועה מהירה |
X(מ/דקה) |
5 |
5 |
|
Y(m/min) |
5 |
5 |
|
|
בורג כדורי (X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
בורג כדורי (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
כוח מנוע ראשי (סרוו) |
KW |
3.7 |
3.7 |
תכונת מוצר
הכונן העיקרי של מכונת חריצים מאמץ את מנגנון הארכובה, שמתממש על ידי מנוע הסרוו באמצעות האטה. הזנת כיווני X ו-Y מממשת את פונקציית ויסות המהירות ללא מדרגות על ידי בקרת הסרוו. בורג כדור כיוון X מחובר ישירות למנוע, ובורג כדור כיוון Y והמנוע מועברים דרך החגורה הסינכרונית.
למכונת החריצים יש הספק גבוה, קשיחות טובה, רזרבה דיוק גדולה, ביצועים בעלות גבוהה, חיי שירות ארוכים, וניתן להשתמש בה רבות בכלי מכונות וייצור רכב, תעשיות מכניות, חשמל וחלל שונות, היא הציוד האידיאלי לעיבוד חומרים שונים .
